| Potência | 40 w | 50 w | 60 w | 80 w | 100 w | |||
|---|---|---|---|---|---|---|---|---|
| Fluxo luminoso | 5600 ± 5% lm | 7000 ± 5% lm | 8400 ± 5% lm | 11200 ± 5% lm | 14000 ± 5% lm | |||
| Quantidade de LED | 48 unid | 48 unid | 48 unid | 48 unid | 48 unid | |||
| Eficiência luminosa | 150 lm/w | 140 lm/w | ||||||
| LED / Modulo | 5050 / 1 módulo | |||||||
| Potência | 120 w | 150 w | 180 w | 200 w | 240 w | |||
| Fluxo luminoso | 16800 ± 5% lm | 21000 ± 5% lm | 25200 ± 5% lm | 28000 ± 5% lm | 33600 ± 5% lm | |||
| Quantidade de LED | 48 unid | 96 unid | 96 unid | 96 unid | 96 unid | |||
| Eficiência / Módulo | 140 lm/w (1 Módulo) | 140 lm/w (2 Módulos) | ||||||
| Potência | 270 w | 300 w | 350 w | 400 w | 450 w | |||
| Fluxo luminoso | 37800 ± 5% lm | 42000 ± 5% lm | 48000 ± 5% lm | 56000 ± 5% lm | 63000 ± 5% lm | |||
| Quantidade de LED | 144 unid | 144 unid | 192 unid | 192 unid | 192 unid | |||
| Módulos | 3 Módulos | 4 Módulos | ||||||
| Temperatura de Cor | 3000 ± 300 K (Quente) | 4000 ± 300 K (Natural) | 5000 ± 300 K (Frio) | 5700 ± 300 K (Frio) | ||||

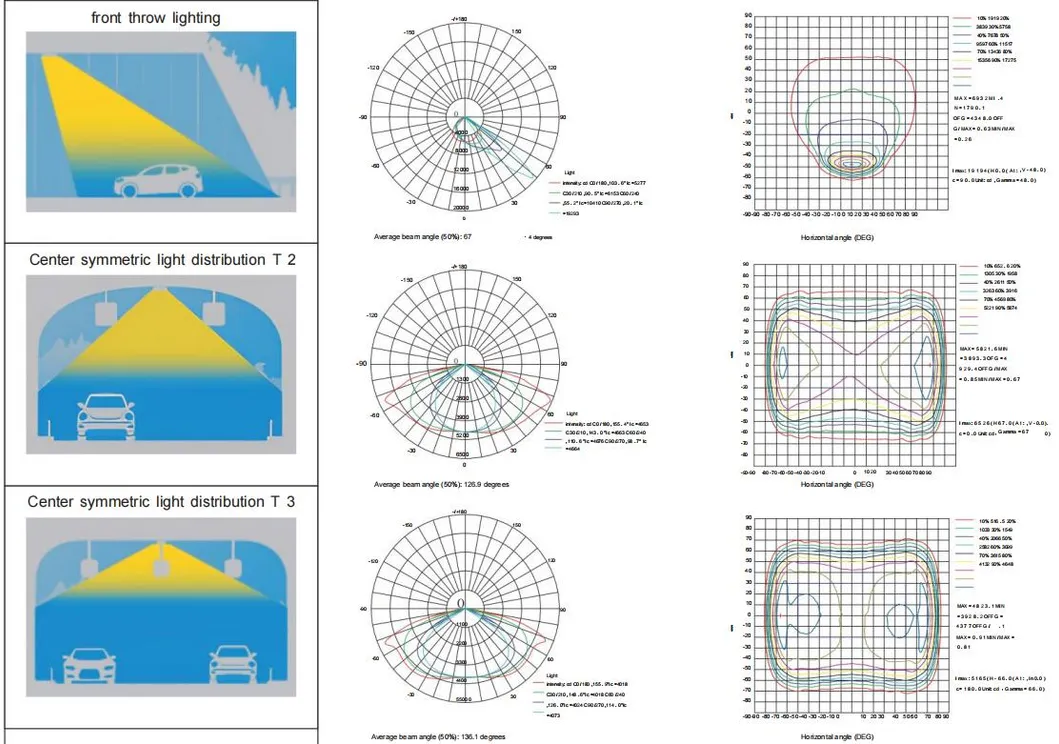

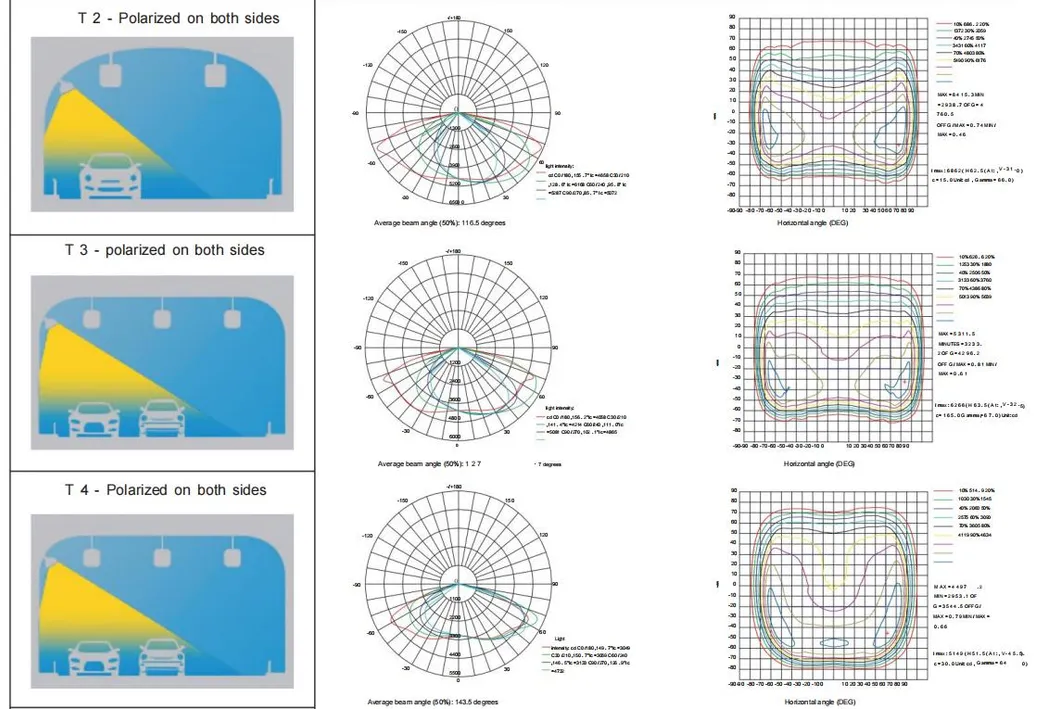

| CRI / Ângulo Feixe | ≥70 / 85°x155°, 102°x155°, 125°x148°, 23°x105° | |||||||

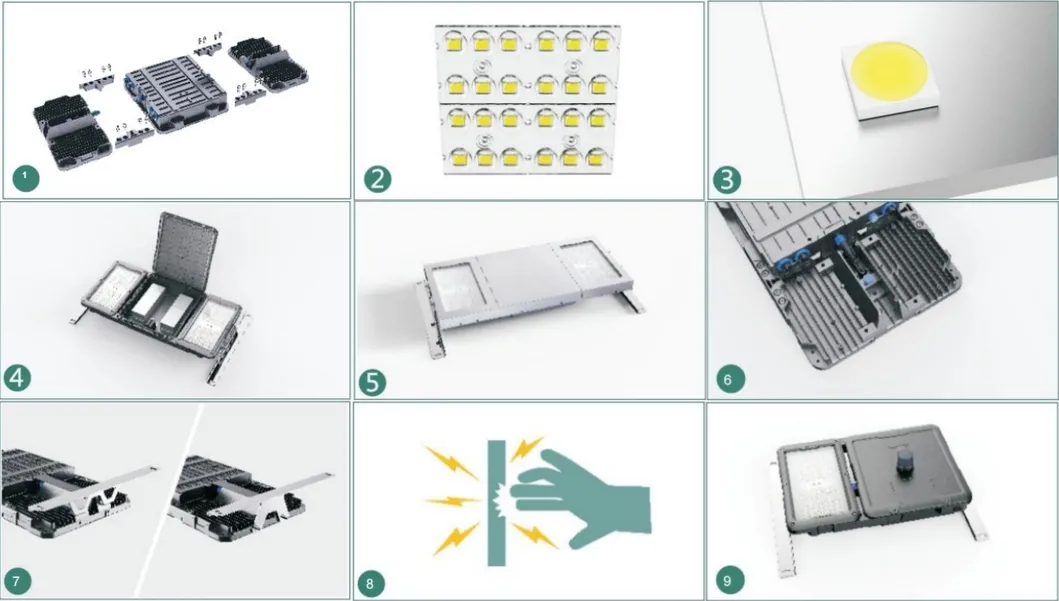

| Material Principal | Liga de alumínio, PC óptico, aço inoxidável | |||||||
| Vida Útil / Temp. | > 80000h / Funcionamento: -30°C ~ 50°C / Armazenamento: -30°C ~ 60°C | |||||||
| Tensão / Freq. | 100 ~ 240 V CA / 47 ~ 63 Hz | |||||||

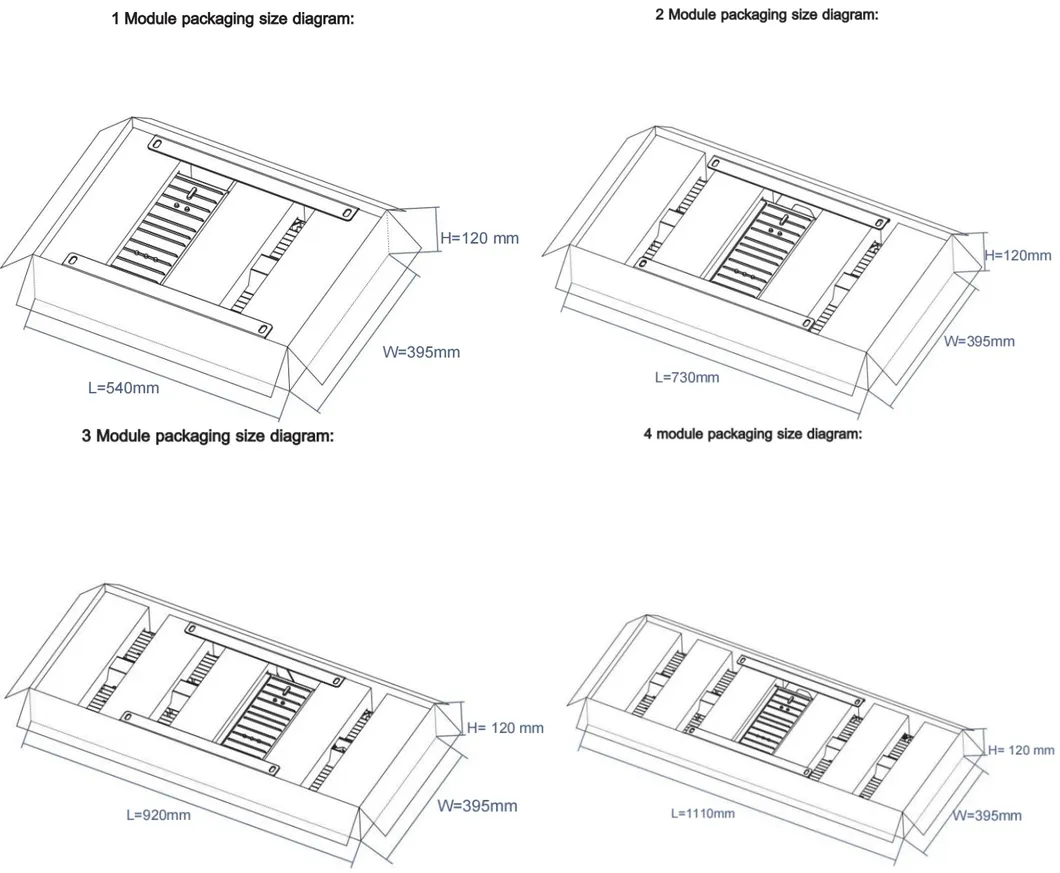

| Modelo | Potência | Módulos | Embalagem (CxLxH) | A (mm) | B (mm) | EPA | Peso | Tamanho Embalagem |
|---|---|---|---|---|---|---|---|---|
| MFTL-T9-040 | 40 W | 1 Módulo | 558 * 430 * 104.5 | 402,5 | 524 | 0,2399 m² | 8,92 kg | 540 * 395 * 120 |
| MFTL-T9-060 | 60 W | 9,03 kg | ||||||
| MFTL-T9-080 | 80 W | 9,03 kg | ||||||
| MFTL-T9-100 | 100 W | 9,03 kg | ||||||
| MFTL-T9-120 | 120 W | 9,16 kg | ||||||
| MFTL-T9-050 | 50 W | 8,92 kg | ||||||
| MFTL-T9-150 | 150 W | 2 Módulos | 748 * 430 * 104.5 | 402,5 | 714 | 0,316 m² | 11,30 kg | 730 * 395 * 120 |
| MFTL-T9-180 | 180 W | 11,34 kg | ||||||
| MFTL-T9-200 | 200 W | 11,34 kg | ||||||
| MFTL-T9-240 | 240 W | 11,51 kg | ||||||
| MFTLT9-270 | 270 W | 3 Módulos | 938 * 430 * 104.5 | 402,5 | 904 | 0,4033 m² | 14,30 kg | 920 * 395 * 120 |
| MFTL-T9-300 | 300 W | 14,30 kg | ||||||
| MFTL-T9-350 | 350 W | 4 Módulos | 1128 * 430 * 104.5 | 402,5 | 1094 | 0,4850 m² | 16,28 kg | 1110 * 395 * 120 |
| MFTL-T9-400 | 400 W | 16,32 kg | ||||||
| MFTL-T9-450 | 450 W | 16,49 kg |

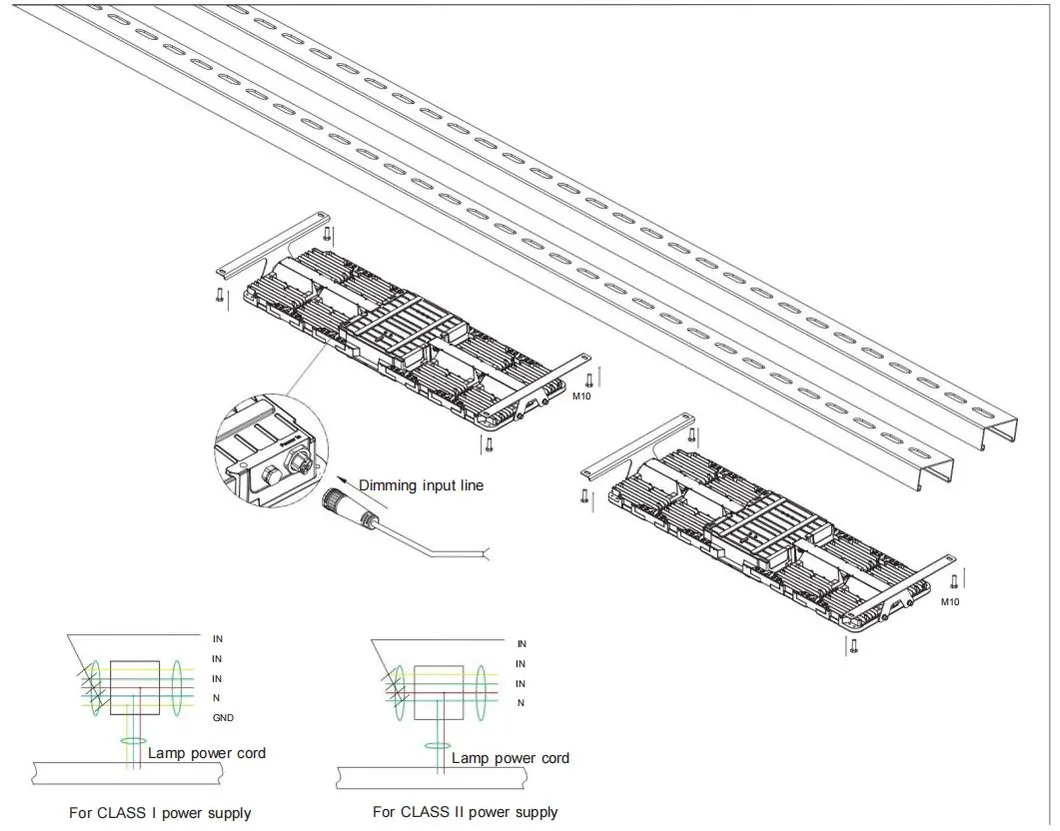

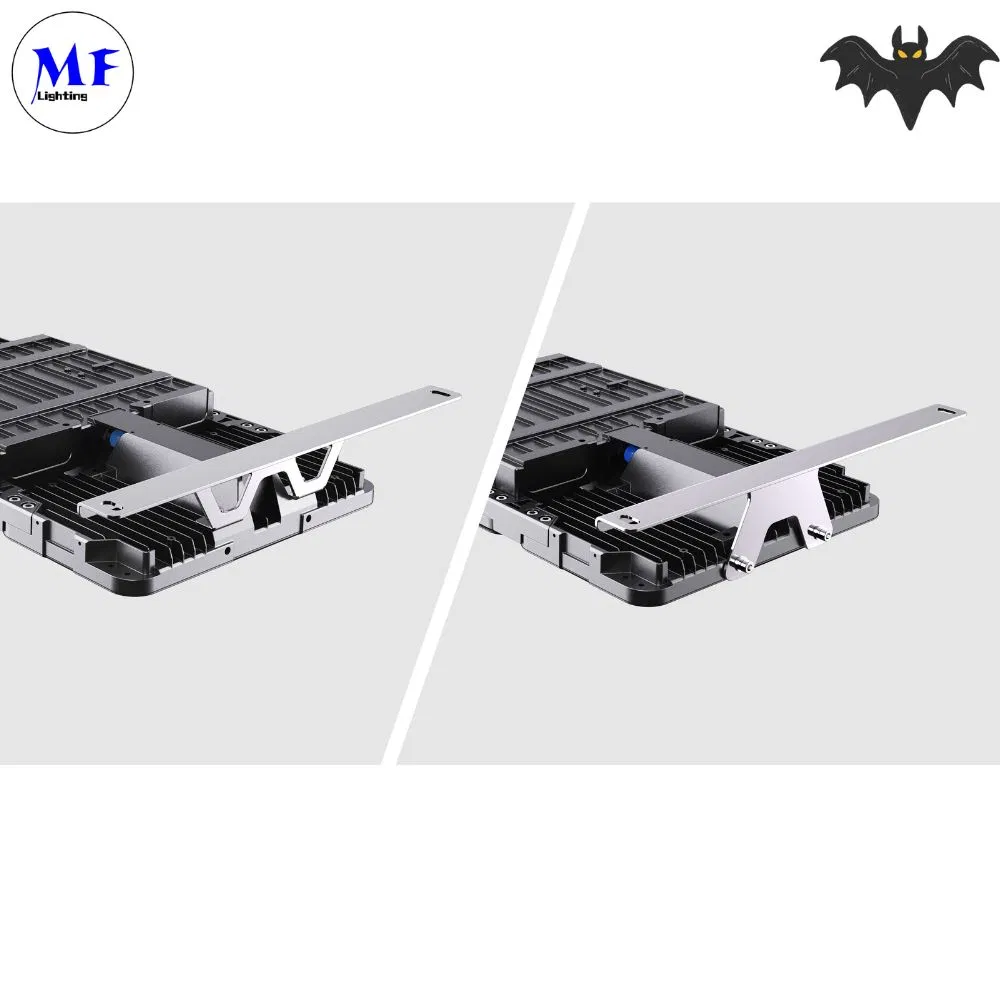

1. Utilize 4 parafusos M10 para instalar a lâmpada na ponte, conforme ilustrado na imagem;

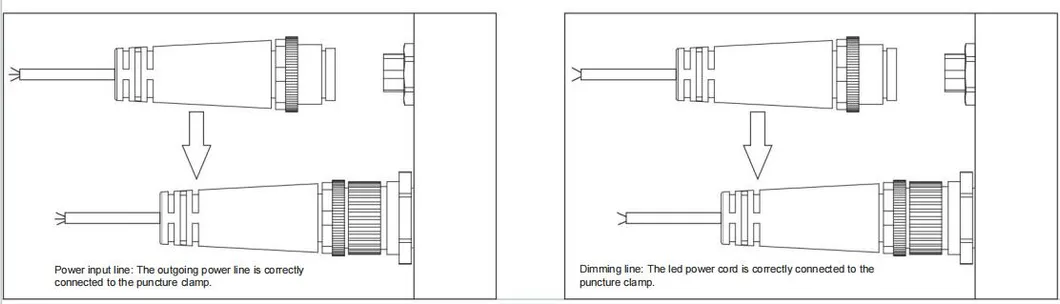

2. Conecte os conectores à prova de água das lâmpadas, conecte corretamente o cabo de alimentação à braçadeira para furos e conecte-o ao cabo de alimentação CA (consulte as etapas da fiação para obter detalhes);
3. Ajustar a lâmpada para a posição de acordo com as necessidades reais de iluminação do local e, em seguida, apertar os parafusos;
4. Ajustar as definições da linha de atenuação de acordo com as necessidades no local (não necessário para não obscurecimento);
Nota: O cabo de alimentação deve assegurar uma distribuição uniforme da carga trifásica.
Se o produto não contiver cabo de obscurecimento: Adapte o diâmetro exterior do cabo φ7 - 9 mm sozinho, desencape o fio 15 mm e exponha cobre 5 mm;

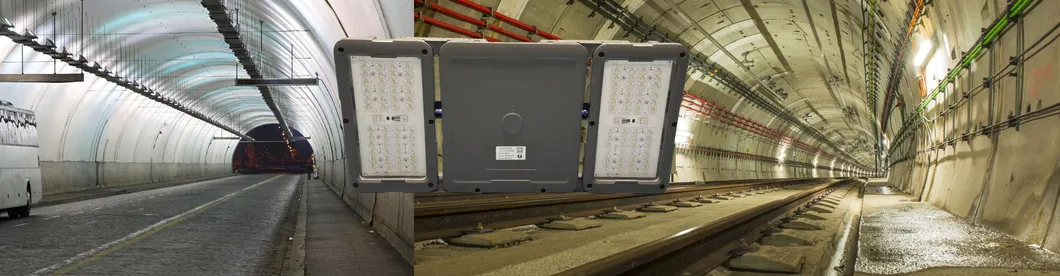

A luz de túnel LED encontra uma ampla aplicação em vários ambientes de túnel. As suas funcionalidades e benefícios avançados fazem com que seja a escolha preferida para soluções de iluminação de túnel.

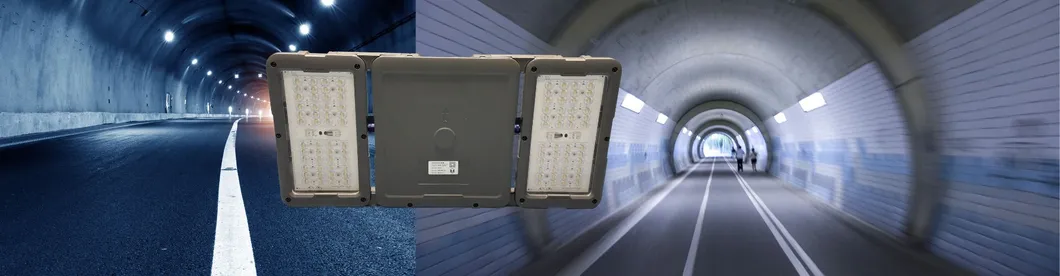

Uma aplicação principal está em túneis rodoviários. A luz de túnel LED proporciona uma iluminação brilhante e uniforme, garantindo uma visibilidade clara para os condutores. Isto aumenta a segurança minimizando o risco de acidentes e melhorando o fluxo geral de trânsito. A longa vida útil dos LED reduz os requisitos de manutenção, tornando-os adequados para túneis com volumes de tráfego elevados.

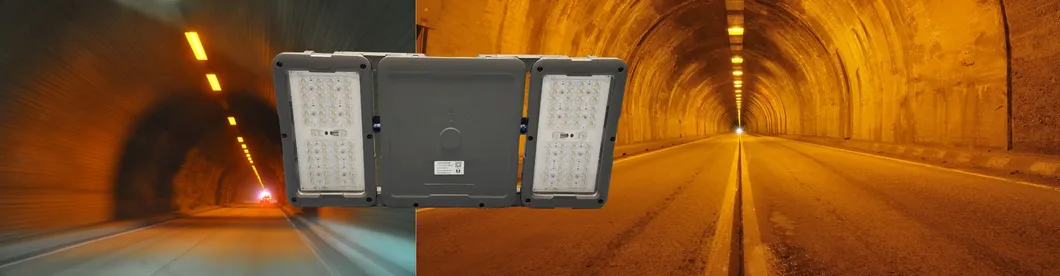

Outra aplicação é em túneis pedestres. A luz LED do túnel cria um ambiente bem iluminado, proporcionando uma sensação de segurança e conforto aos peões. O brilho elevado garante uma visibilidade nítida, reduzindo as hipóteses de escorregar, tropeçar e cair. Além disso, a eficiência energética da tecnologia LED contribui para soluções de iluminação sustentáveis para túneis de peões.

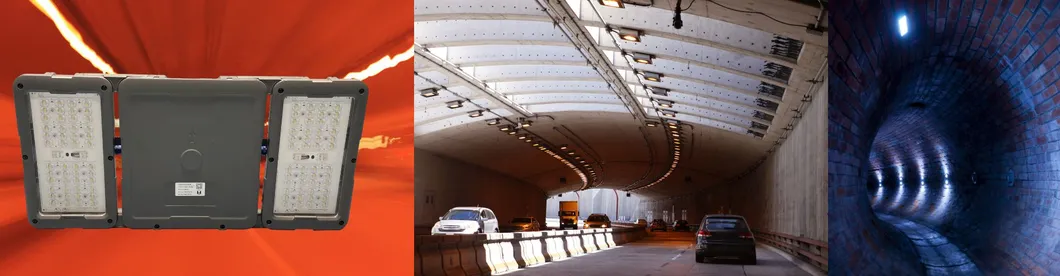

Além disso, a luz LED do túnel é utilizada em túneis ferroviários e metropolitano. Proporciona uma iluminação consistente e fiável para os operadores de comboios, permitindo-lhes navegar pelos túneis em segurança. A durabilidade das luminárias LED garante um funcionamento contínuo, mesmo em ambientes ferroviários exigentes. A luz LED do túnel também encontra aplicações em túneis de mineração subterrâneos. Oferece alta visibilidade nestes ambientes desafiadores, aumentando a segurança para mineiros. A resistência à água, ao pó e às vibrações torna-o adequado para as condições exigentes normalmente encontradas nas operações de exploração mineira.
No geral, a luz LED do túnel é amplamente utilizada em túneis rodoviários, túneis pedestres, túneis ferroviários e túneis de mineração. O seu brilho superior, eficiência energética, durabilidade e fiabilidade contribuem para ambientes de túneis mais seguros e sustentáveis em várias indústrias.
Antes de instalar as luminárias, leia este manual de instruções cuidadosamente.
